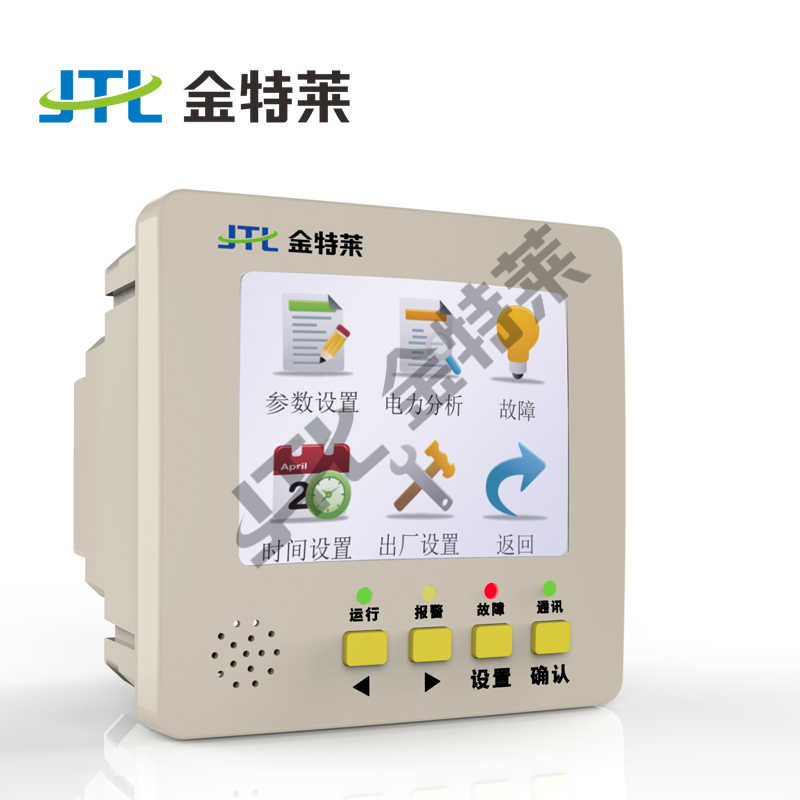

智能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力智能監控和電能計量等需求而設計的。
附加功能：
一、產品簡介
智能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力智能監控和電能計量等需求而設計的。它能高精度測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。
二、產品功能
|
功能 |
測量功能 |
|
|
基本功能 |
實時測量 |
三相電壓 |
|
三相電流 |
||
|
功率、頻率、功率因數 |
||
|
電能計量 |
正向有功電能 |
|
|
正向無功電能 |
||
|
事件記錄 |
記錄多達100個帶時標的事件，時間分辨率1s |
|
|
擴展功能 |
諧波 |
電壓/電流2-33次諧波畸變率 |
|
三相不平衡 |
三相電壓/電流不平衡度 |
|
|
電能脈沖 |
無源干節點 |
|
|
變送輸出 |
4-20mA |
|
|
開關輸入 |
無源干節點 |
|
|
繼電器輸出 |
AC250V 5A、遙控/報警 |
|
|
通訊 |
NB-IoT |
|
|
顯示方式 |
3.2寸TFT彩屏 |
|
|
性能 |
參數 |
||
|
輸入 |
網絡 |
三相四線/三相三線 |
|
|
電壓 |
額定值 |
AC220V/AC380V |
|
|
精度范圍 |
10V-1.2Un（Un為額定電壓） |
||
|
過負荷 |
持續：1.2倍 瞬時：2倍/1S |
||
|
功耗 |
＜0.5VA/相（額定時） |
||
|
精度指標 |
RMS測量，精度等級0.5級 |
||
|
電流 |
額定值 |
AC5A、AC1A |
|
|
精度范圍 |
30mA-1.2In（In為額定電流） |
||
|
過負荷 |
持續：1.2倍 瞬時：10倍/10S |
||
|
功耗 |
＜0.25VA/相（額定時） |
||
|
精度 |
RMS測量，精度等級0.5級 |
||
|
頻率 |
45～65Hz ±0.02Hz |
||
|
功率 |
視在功率，有功功率，無功功率 |
||
|
精度等級 |
0.5級 |
||
|
功率因數 |
精度等級1.0級 |
||
|
電能 |
四象限計量，有功精度0.5級，無功精度2.0級 |
||
|
諧波 |
總諧波含量2～33次 |
||
|
三相電壓/電流不平衡 |
相角±1° |
||
|
電源 |
工作范圍 |
AC/DC85～270V，±10% |
|
|
功耗 |
≤2W |
||
|
輸出 |
通訊 |
NB-IoT |
|
|
脈沖輸出 |
2路電能脈沖輸出，脈沖常數：3600imp/kwh |
||
|
環境 |
工作環境 |
-10～60℃ |
|
|
儲存環境 |
-40～85℃ |
||
|
相對濕度 |
5%～95%（無冷凝） |
||
|
安全 |
介質強度 |
工頻電壓，1分鐘 |
|
|
絕緣電阻 |
不小于100MΩ |
||
|
電能測量范圍 |
有功無功電度測量范圍0～99999999Mwh 超過此數值電度從0開始計數
|
||
|
儀表尺寸 |
外殼尺寸：96*96*64mm；安裝尺寸：89*89mm |
||
